回转永磁吸盘

简介：: 适用于平面磨床、火花机、雕刻机、线切割机床，进行单面和双面角度的定位精密加工，回转角度大，使用更方便。吸盘磁极间隔细密，磁力分布均匀，加工薄小工件时，效果尤为明显。

商品说明

产品介绍

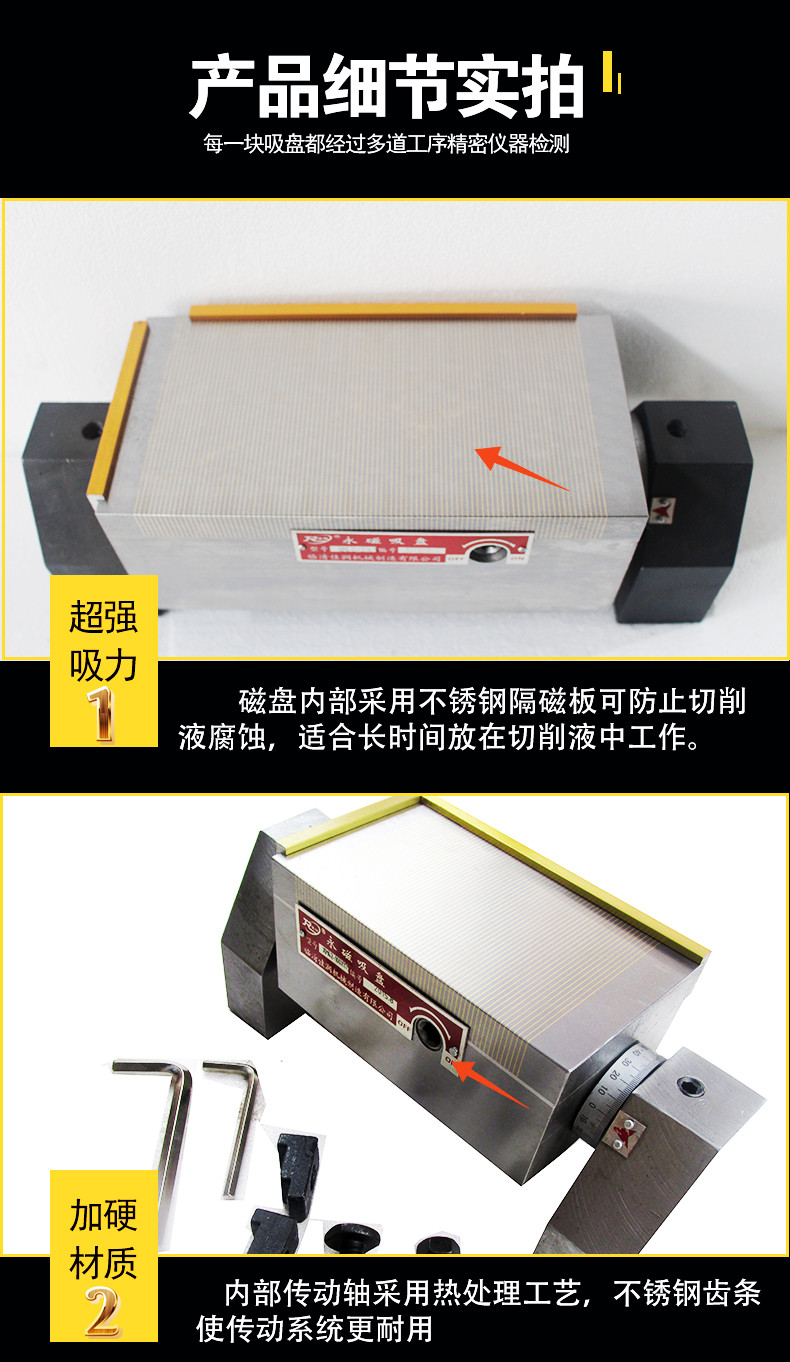

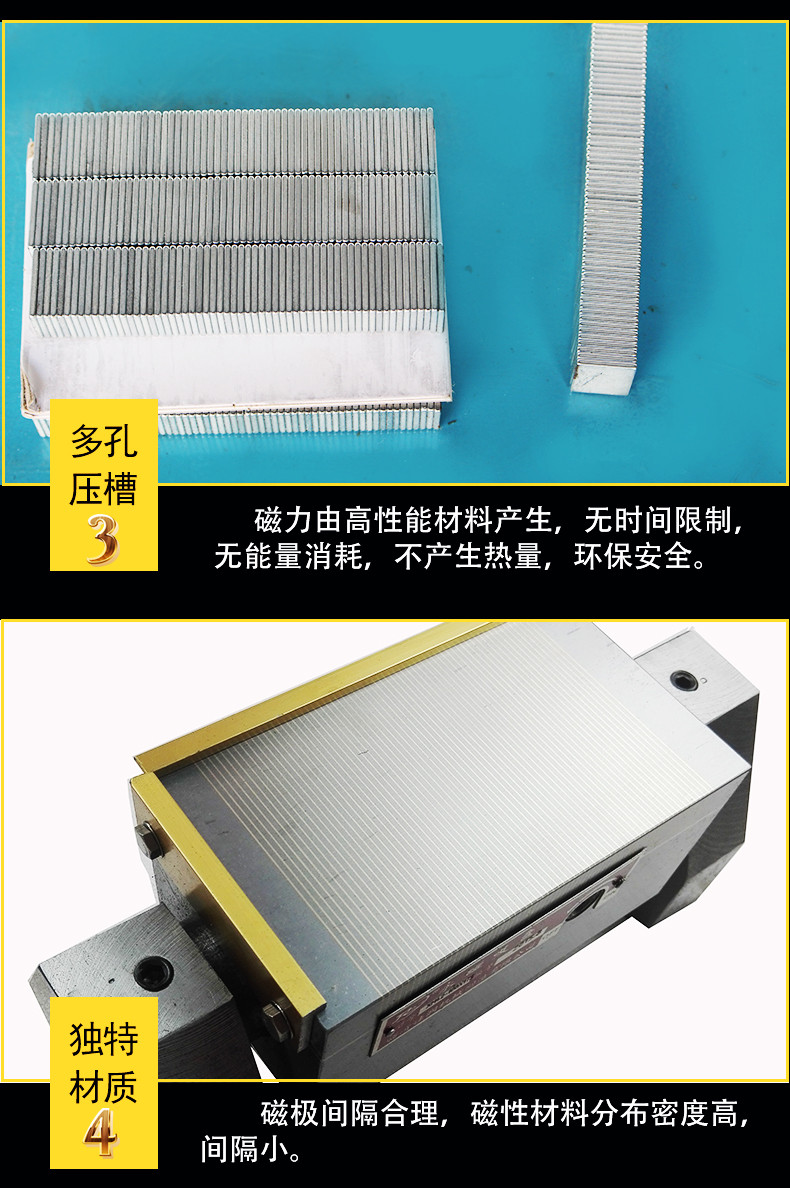

回转永磁吸盘采用转轴原理进行制作的永磁吸盘，它与正弦磁台的原理虽然相通但是有本质的区别，回转永磁吸盘基本设定依据为转轴处的尺度条，不用根据正弦公式进行计算即可得到相应的角度进行磨削加工。调整角度范围：0-90度。回转型密极永磁吸盘适用于平面磨床、火花机、雕刻机、线切割机床，进行单面和双面角度的定位精密加工，回转角度大，使用更方便。吸盘磁极间隔细密，磁力分布均匀，加工薄小工件时，效果尤为明显。充、退磁时工作台面精度无变化，吸盘经特殊处理，无渗透，可防止切削液腐蚀，适合长时间放在切削液中工作。

规格型号

剩磁：≤ 该点吸力的5% 吸力：≥ 100N/cm2

英制规格	型号	外形尺寸(mm)			极距(mm)	加工角度	吸力(N/cm²)
英制规格	型号	长	宽	高	极距(mm)	加工角度	吸力(N/cm²)
4x7	Xm42100x175	175	100	130	2(0.5+1.5)	±90°	≥100N
6x6	Xm42150x150	150	150	130	2(0.5+1.5)	±90°	≥100N
5x10	Xm42125x250	250	125	130	2(0.5+1.5)	±90°	≥100N
6x12	Xm42150x300	300	150	130	2(0.5+1.5)	±90	≥100N
6x14	Xm42150x350	350	150	130	2(0.5+1.5)	±90°	≥100N
6x16	Xm42150x400	400	150	130	2(0.5+1.5)	±90°	≥100N
8x16	Xm91200x400	400	200	170	2(0.5+1.5)	±90°	≥100N
8x20	Xm91200x500	500	200	170	2(0.5+1.5)	±90°	≥100N
